Phát hiện rò rỉ đường ống ngầm 3 trong 1 PQ BT Đa chức năng Phát hiện rò rỉ khí và nước

Máy dò rò rỉ đường ống đa chức năng 3 trong 1 không dây PQ - Dòng BT

Giới thiệu dụng cụ

Máy dò rò rỉ đa chức năng không dây dòng PQ - BT là thế hệ máy dò rò rỉ không dây đa chức năng thế hệ mới được nghiên cứu và phát triển độc lập bởi viện của chúng tôi, đặc biệt để phát hiện rò rỉ đường ống áp lực và hướng đường ống.Dòng thiết bị này có thể giải quyết một cách hiệu quả và thuận tiện vấn đề rò rỉ của đường ống áp suất bên ngoài bằng cách thu thập và phân tích âm thanh và tín hiệu rò rỉ hoặc khí rò rỉ của đường ống.Bằng cách lắp đặt một thiết bị âm thanh tại giao diện đường ống, nó cũng có thể định vị chính xác vị trí và hướng của các đường ống kim loại và phi kim loại dưới lòng đất.Nó phù hợp để kiểm tra rò rỉ và hướng đường ống dẫn nước máy, chữa cháy và đường ống sưởi ấm trên mạng bên ngoài.

Nguyên tắc hoạt động

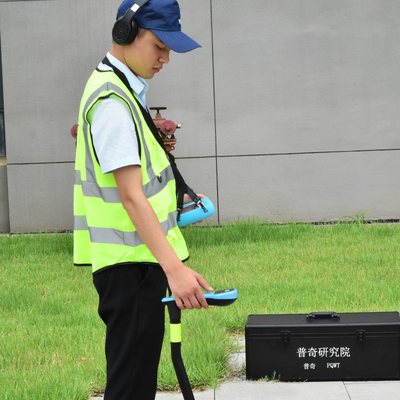

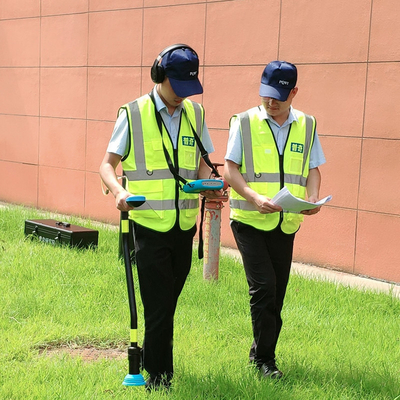

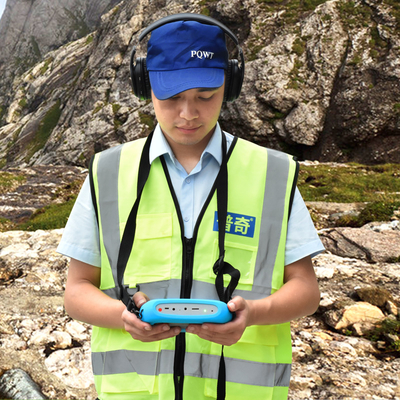

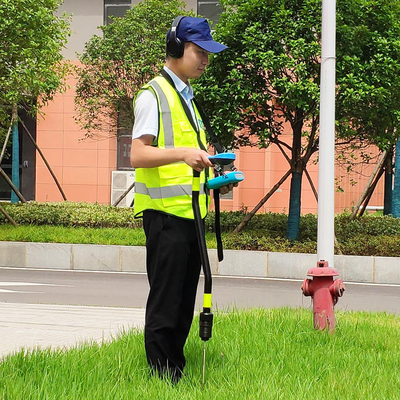

Chức năng phát hiện âm thanh: Bằng cách sử dụng cảm biến để thu thập âm thanh và hiển thị tín hiệu rò rỉ đường ống, tín hiệu thu thập được gửi đến máy chủ không dây, sau khi tín hiệu máy chủ được xử lý, nó được hiển thị trên giao diện máy chủ dưới dạng cột tín hiệu và các giá trị.Đồng thời, âm thanh cũng sẽ được gửi đến tai nghe không dây thông qua vật chủ, Thông qua sự kết hợp giữa hai cách "nghe" và "nhìn" để phân tích và xác định điểm rò rỉ.

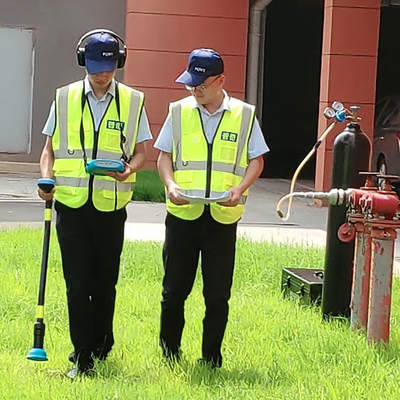

Chức năng phát hiện khí: Bằng cách bơm khí hỗn hợp hydro và nitơ vào đường ống, sử dụng cảm biến hydro chuyên dụng để thu thập và phân tích hydro bị rò rỉ, phát hiện hàm lượng hydro bị rò rỉ, hiển thị trên giao diện máy chủ dưới dạng cột tín hiệu và giá trị, và quan sát sự thay đổi kích thước của hàm lượng hydro.Khi cột tín hiệu vị trí đo được cao nhất và giá trị lớn nhất thì có thể phán đoán vị trí đó là rò rỉ đường ống.

Chức năng định vị đường ống: Khi không xác định được hướng của đường ống, một thiết bị định vị đường ống có thể được lắp đặt tại giao diện đường ống.Thiết bị tạo ra một tín hiệu sóng âm thanh cụ thể trộn với nhiều tần số trong đường ống.Tín hiệu được truyền theo chiều ngang dọc theo đường ống theo cả hai hướng và theo chiều dọc truyền xuống mặt đất, sử dụng máy chủ và cảm biến thu thập tín hiệu sóng âm cụ thể này trên mặt đất và phân tích cường độ của nó để định vị chính xác định hướng và hướng của kim loại và phi đường ống kim loại.

Các thành phần

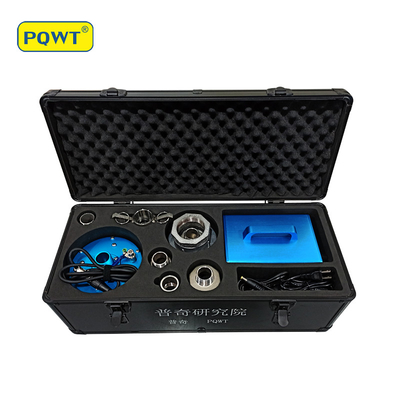

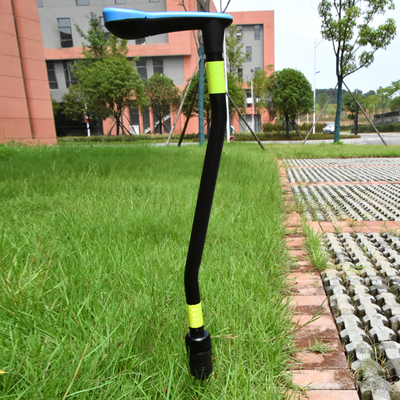

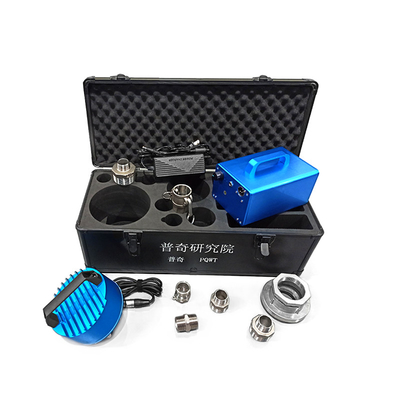

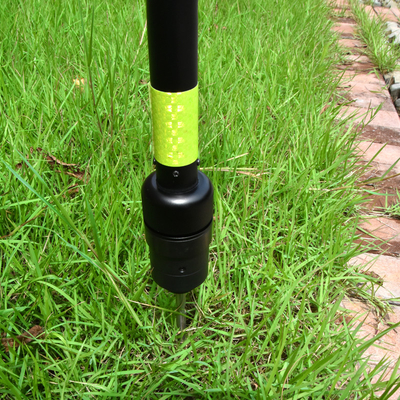

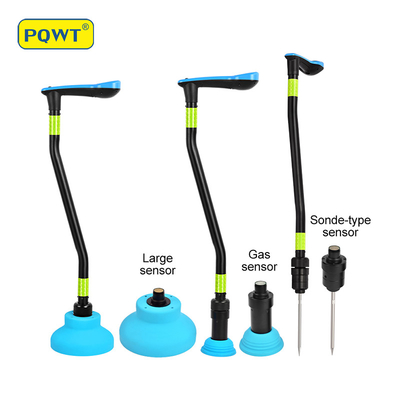

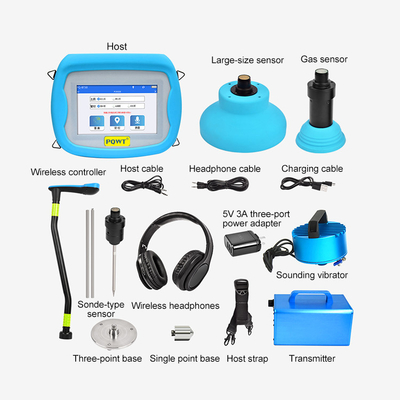

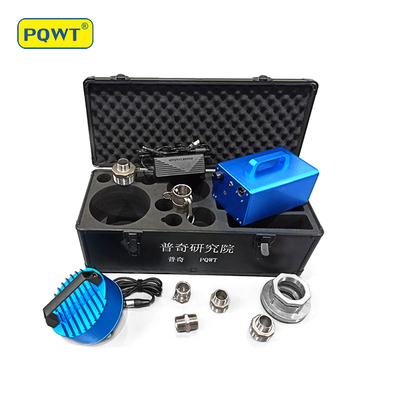

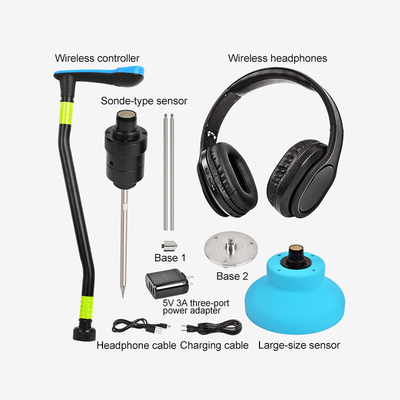

Máy chủ, tai nghe không dây, bộ điều khiển không dây, đế ba điểm, đế một điểm, cáp dự phòng tai nghe, cảm biến loại sonde, bộ sạc USB 3 cổng 5V 3A, cáp sạc, cáp dự phòng, dây đeo máy chủ, cảm biến khí, lớn cảm biến, máy rung âm thanh, máy phát
